Wärmebildoptik

Die Jagd – eine Jahrtausende alte Tradition, die Passion, Leidenschaft und Respekt gegenüber der Natur miteinander vereinbart. Der Jäger will und muss sich auf seine Technik zu 100% verlassen können. Die Nachtsicht- und Wärmebildtechnik ist  in weiterer Baustein, um die Jagd noch sicherer und erfolgreicher zu gestalten. Wärmebildkameras oder Restlichtverstärker bieten jeweils individuelle Stärken, sodass eine Kombination aus beiden Technologien eine optimale Verbindung zwischen  etektieren und Identifizieren darstellt. Mehr Sicherheit und Erfolg bei der Jagd – mit den Experten für Nachtsichttechnik von Lahoux Optics!

Nach dem deutschen Waffengesetz ist die Montage eines Wärmebild- / Nachtsicht-Vorsatzgerätes an Zielfernrohre in Deutschland verboten bzw. beachten Sie die Einhaltung der einzelnen Landesjagdgesetze!

Die Technik

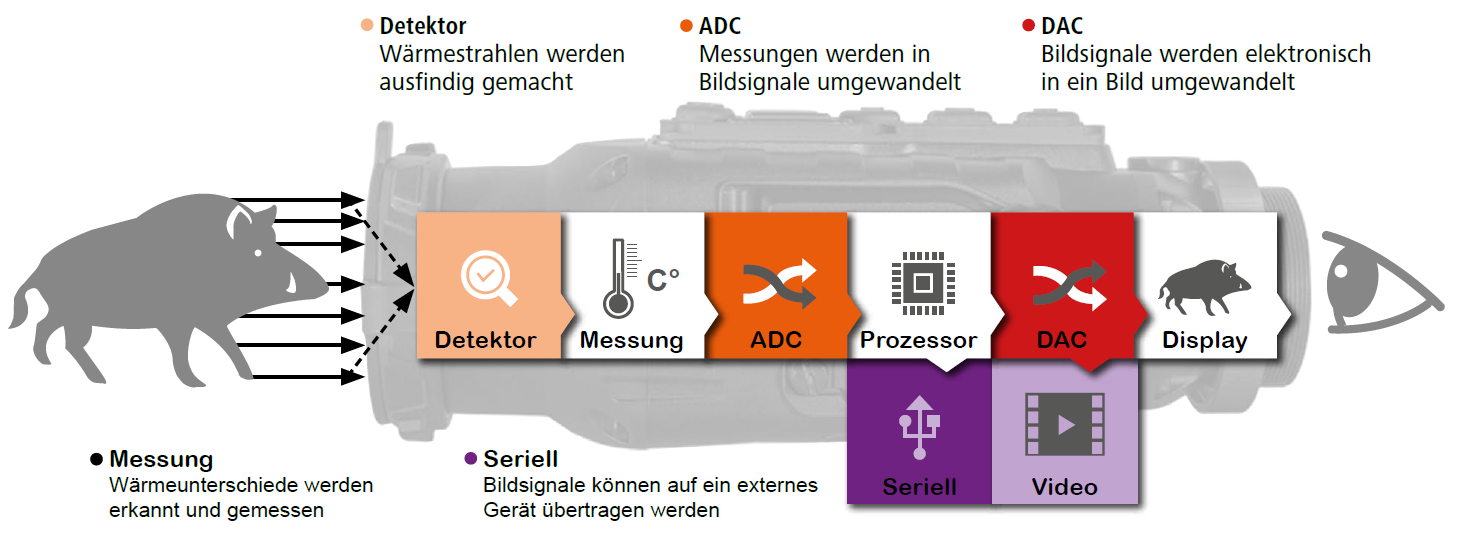

Das Prinzip der Wärmebildtechnik besteht darin, dass Temperaturdifferenzen von Wärmestrahlen gemessen werden, die von Objekten ausgestrahlt oder von Oberflächen reflektiert werden. Die Differenzmessung erfolgt durch den Mikrobolometer (Detektor). Die Messergebnisse werden mit dem Bildverarbeitungsprogramm elektronisch in ein Bild umgewandelt. Dabei wird das Bild in einem festgelegten Algorithmus in unterschiedlichen Farbstufen abgebildet.

Die wichtigsten Parameter

Objektivdurchmesser und Pixelgröße im Sensor
Zur Berechnung der Detektionsreichweite ist der Objektivdurchmesser ein wesentlicher Faktor, das heißt in der Praxis je größer der Objektivdurchmesser desto höher die Reichweite. Das gleiche gilt für die Pixelgröße des Sensors, je kleiner die Pixelgröße desto höher der Berechnungswert der Detektionsreichweite.

Frame Rate / Bildwechselfrequenz
Die Frame Rate oder Bildwechselfrequenz bezeichnet eine Anzahl von Einzelbildern, die in einer definierten Zeitspanne aufgenommen und wiedergegeben werden können. Je höher die Rate ist, umso ruckelfreier und kontinuierlicher kann eine Bewegung wiedergegeben werden.

NUC / Kalibrierung
Jeder Pixel vom Detektor erzeugt ein eigenes Signal von den eingehenden Wärmestrahlen auf der Grundlage der Temperaturdifferenzmessung. Dabei entstehen unter den Pixeln uneinheitliche Signale. Diese Uneinheitlichkeit führt im wiedergegebenen Erscheinungsbild zu einem geometrischen Rauschen. Deswegen ist es während des Betriebs notwendig, in regelmäßigen Abständen eine Korrektur von den Ungleichmäßigkeiten durchzuführen.

Vorteile Wärmebild

• Rund um die Uhr sowohl bei Tageslicht als auch bei Nacht verwendbar
• Schnelles Auffinden und Erfassen von Wild und deren Standortbestimmung
• Überblick im Revier mit Hilfe der Wärmebildkamera in wenigen Augenblicken
• Sehen auch im Nebel möglich
